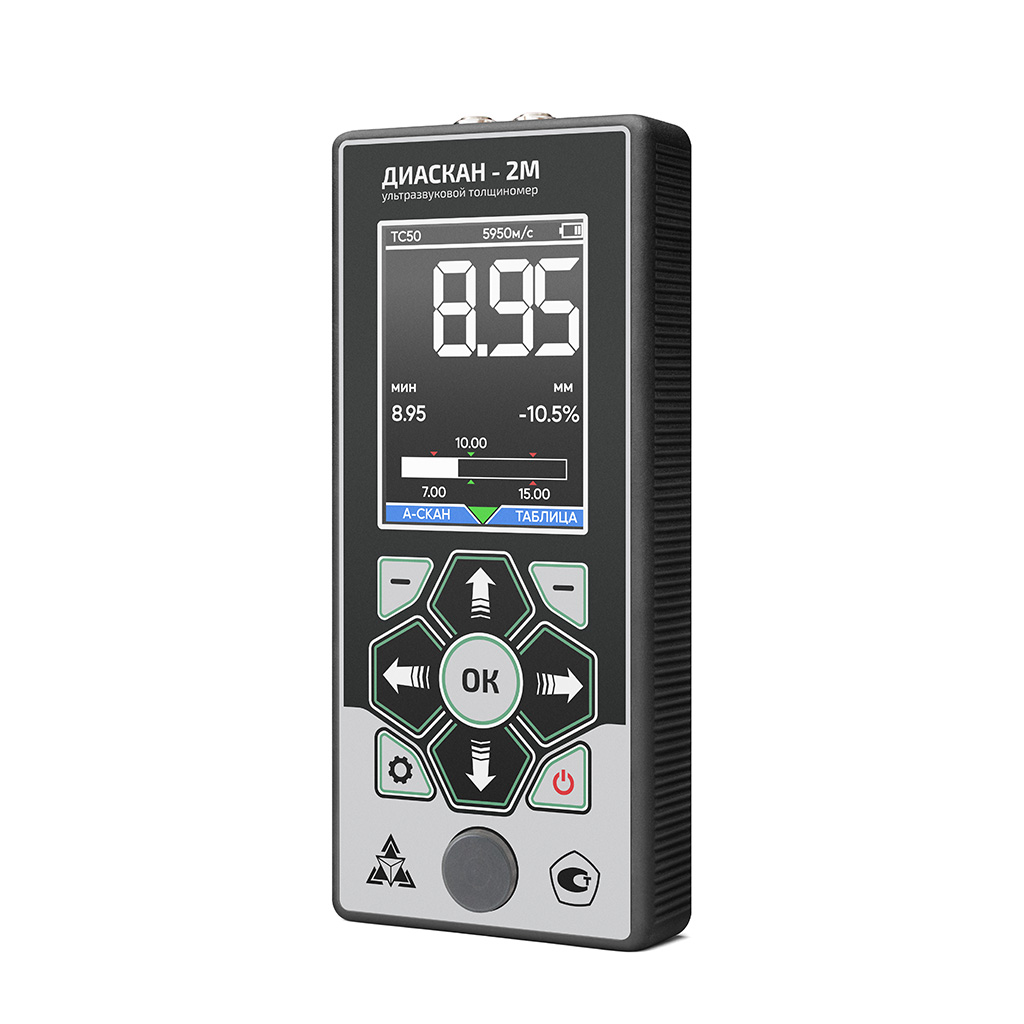

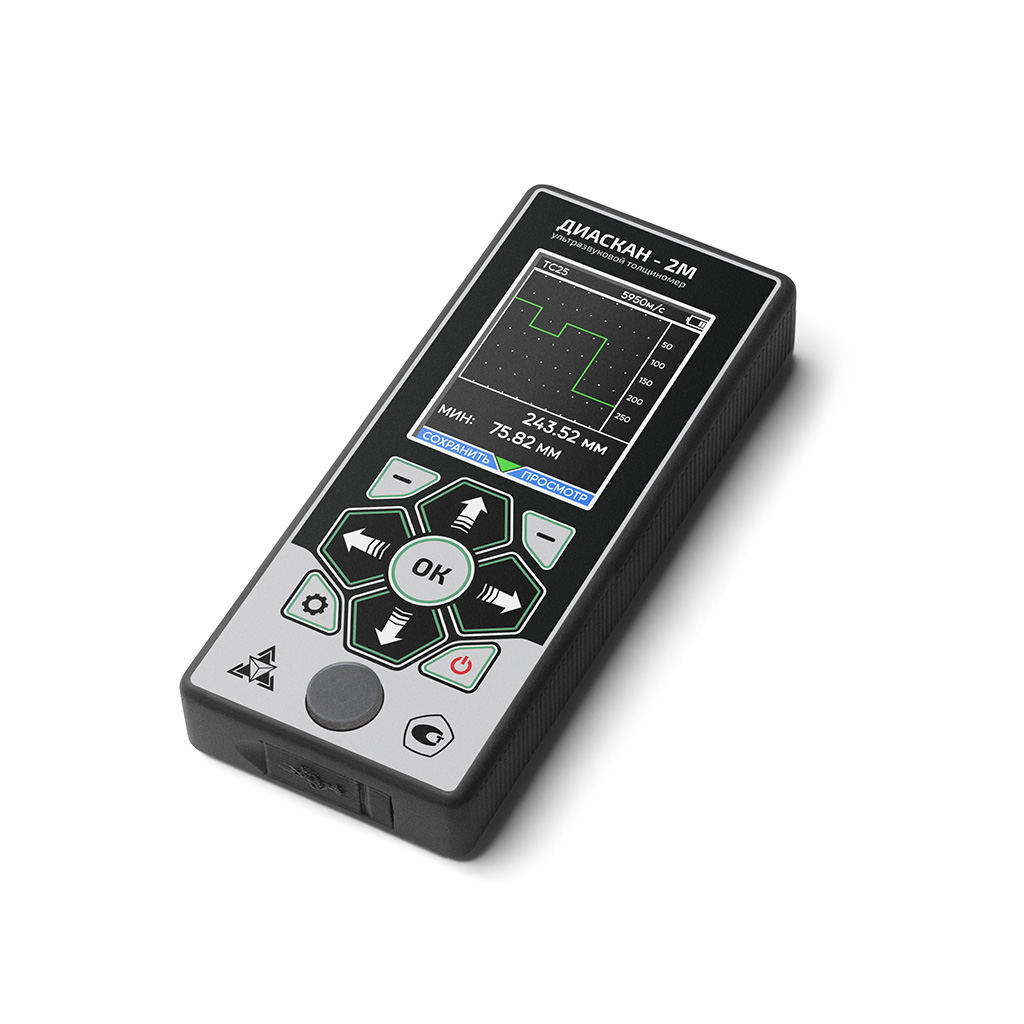

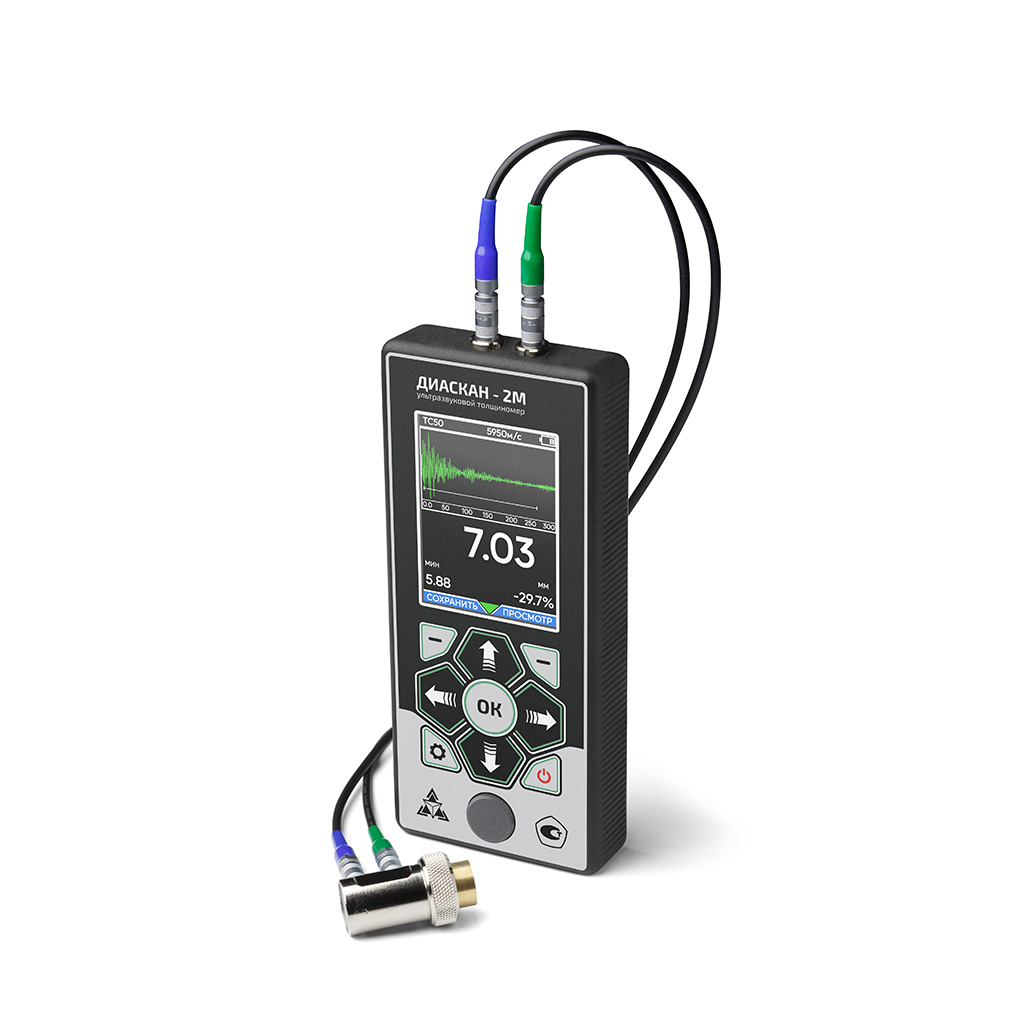

Ультразвуковой толщиномер Диаскан-2М предназначен для измерения толщины изделий из материалов, допускающих прохождение ультразвуковых колебаний с получением эхо-сигналов от конструкционных поверхностей. Прибор работает с пьезопреобразователями по ГОСТ 26266 с номинальными частотами от 0,5 до 20 МГц.
Основные функции и характеристики:
- Измерение времени распространения УЗ-сигналов в диапазоне 0–170 мкс, что соответствует толщине до 505,7 мм по стали (при скорости УЗК 5950 м/с).
- Применение для контроля толщины стенок емкостей, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций, включая изделия с коррозией, на предприятиях энергетической, машиностроительной, судостроительной, транспортной и других отраслей.
Эксплуатационные условия:
- Температура окружающего воздуха: от –20°С до +50°С.
- Относительная влажность: до 95% при +35°С без конденсации влаги (группа исполнения С3 по ГОСТ 12997).
- Степень защиты: IP40 по ГОСТ 14254 (пылевлагозащита).
- Устойчивость к вибрациям: частота до 35 Гц, амплитуда до 0,35 мм (группа L1 по ГОСТ 12997).
Технические характеристики:
- Диапазоны измерения толщины (в зависимости от типа преобразователя):
- ТС50: 1,5–300 мм;
- ТС25: 3,0–300 мм;
- ТС10: 0,5–30 мм;
- ДЕ5-12: 15–200 мм.
- Предел основной погрешности: ±(0,01 + 0,01·dx), где dx — толщина образца, мм.
- Дополнительная погрешность при измерении шероховатых поверхностей:
- Со стороны ввода УЗК: ±0,10 мм (Rz=40 мкм), ±0,15 мм (Rz=80 мкм).
- С противоположной стороны: ±0,20 мм (Rz=320 мкм), ±0,15 мм (Rz=160 мкм), ±0,10 мм (Rz=80 мкм).
- Погрешность при непараллельности граней (до 3 мм на длине 20 мм):
- Толщина до 10 мм: ±0,30 мм.
- Толщина 10–50 мм: ±(0,2 + 0,01·X), где X — толщина в месте ввода УЗК.
Функциональные возможности:
- Цветной TFT-дисплей с разрешением 240×320 пикселей и регулируемой подсветкой.
- Частота обновления: 25 Гц (А-скан), 10 Гц (В-скан).
- Детектор А-развертки: Радио (RF).
- Две зоны контроля (А и В) с регулировкой порога и положения.
- Коэффициент усиления входного тракта: до 92 дБ (шаг 0,5 дБ).
- Полоса пропускания приемника: 0,5–15 МГц.
- Память: 500 файлов (до 50×50 значений), 1000 А-сканов и 1000 В-сканов.
- Сохранение до 1000 пользовательских настроек.
- Встроенные энергонезависимые часы реального времени.
- Интерфейс: USB для подключения к ПК.
Габариты и масса:
- Размеры: 150×65×25 мм.
- Масса: 190 г.
Питание:
- Внешний блок питания: 220 В, 50 Гц (выход 5 В).
- Встроенный Li-Pol аккумулятор.
- Потребляемая мощность: до 3 Вт.
- Время непрерывной работы:
- От сети: до 24 часов (с перерывом на 30 минут).
- От аккумулятора: до 10 часов.
Надежность:
- Средняя наработка на отказ: не менее 2500 часов.
- Сохранение работоспособности после транспортировки при температуре от –30°С до +50°С.
Толщиномер Диаскан-2М — компактное и надежное решение для точного измерения толщины материалов в различных промышленных условиях.
